QUICKSURFACE Pro reverse engineering szoftver

Híd a 3D szkennelés és a gyártás között – megfizethető és könnyen tanulható visszamodellező szoftver

A 3D szkennerek elérhetőbbek, mint bármikor korábban, főleg ahogy a felső kategóriás megoldások lejjebb lépnek a táplálék- (és ár-) láncon és egyre hozzáférhetőbbé válnak. Ezzel párhuzamosan egyre többünknek gyakoribb feladattá vált a háló (mesh) alapú adatokkal való munka. Már számos felső kategóriás ’pontfelhőből CAD’ reverse engineering szoftver létezik, de ár tekintetben ezek sokunk számára elérhetetlenek és az is megesik, hogy a választott 3D szkennerhez kötöttek.

Ez a helyzet alapozta meg a KVS QUICKSURFACE szoftver létjogosultságát. A QUICKSURFACE egy magas színvonalú, sokoldalú és szkenner-független reverse engineering szoftver. Röviden összefoglalva a QUICKSURFACE egy elérhető árú visszamodellező szoftver, amely lehetővé teszi analitikus adatok hatékony létrehozását mesh-alapú adatokból. Ezáltal segít megkapni azokat az eredményeket, amelyekre a gyártási folyamatoknak szüksége van: egy letisztult és korrekt geometriát.

Hogyan működik a QUICKSURFACE?

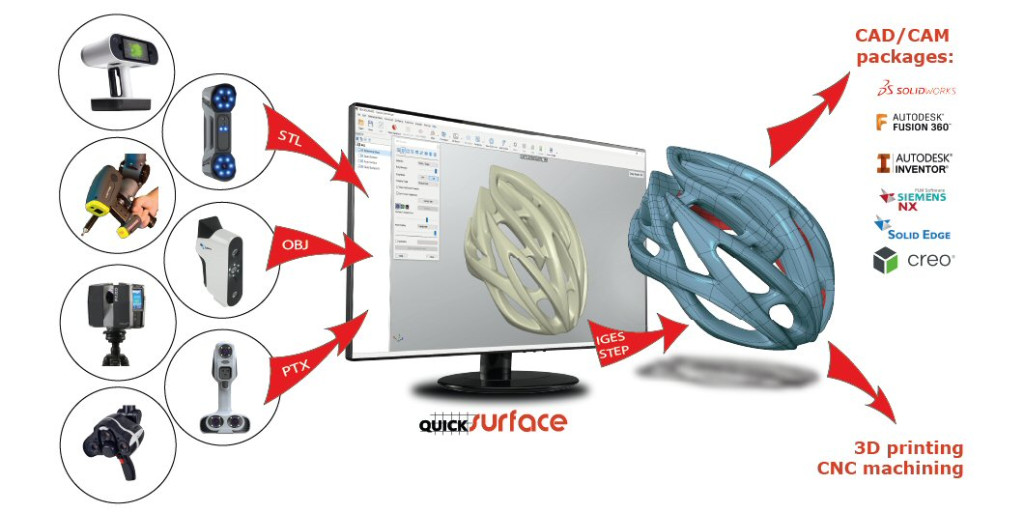

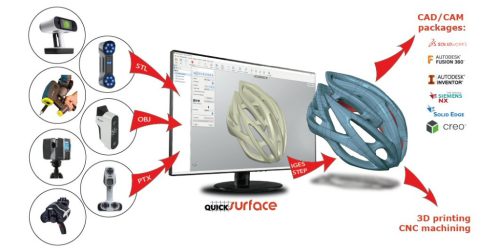

• A beszkennelt tárgyakat STL, OBJ vagy PLY mesh vagy PTX pontfelhőként lehet importálni QUICKSURFACE-be. A mesh mérete, amelyet importálhatunk, nincs korlátozva.

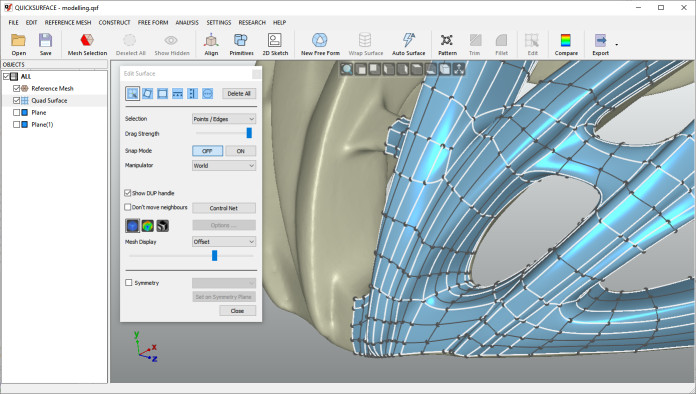

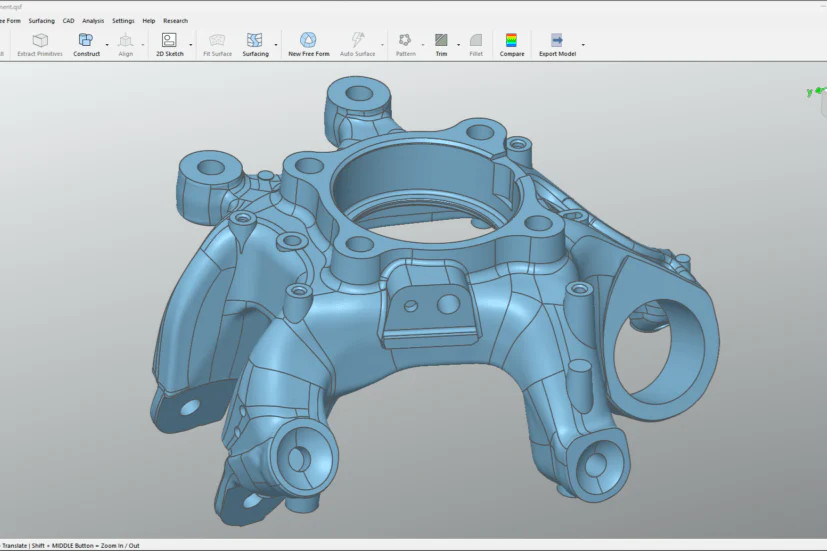

• A QUICKSURFACE egyszerűen kezelhető és erőteljes funkciói lehetővé teszik 2D-s vázlatok, extrudált 3D vázlatok, forgatott felületek, szabad formájú görbék, felületek és szögletes alakok megalkotását.
• A QUICKSURFACE standard CAD műveletekre is képes, mint a vágás, forgatás, boolean, loft, sweep, extend műveletek, tükrözés vagy mintázás. Az élek befejezhetők lekerekítéssel vagy letörésekkel.

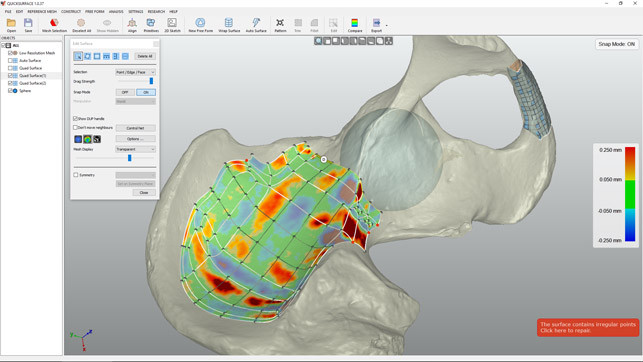

• Tartsa kézben az eredményt az eltérések pontos szabályozásával! A QUICKSURFACE összetett, hibrid 3D modelleket tud létre hozni.
• Modellezze újra a tárgyakat a lehető legnagyobb pontossággal a tervezési szándéknak megfelelően!
• Amint készen van, exportálja az adatot az ipari szabványoknak megfelelő STEP vagy IGES fájl formátumban, vagy használja a kapott eredményeket 3D nyomtatáshoz és CNC megmunkáláshoz! A QUICKSURFACE-ből a SOLIDWORKS számára teljesen parametrikus modellfát exportálhatunk.

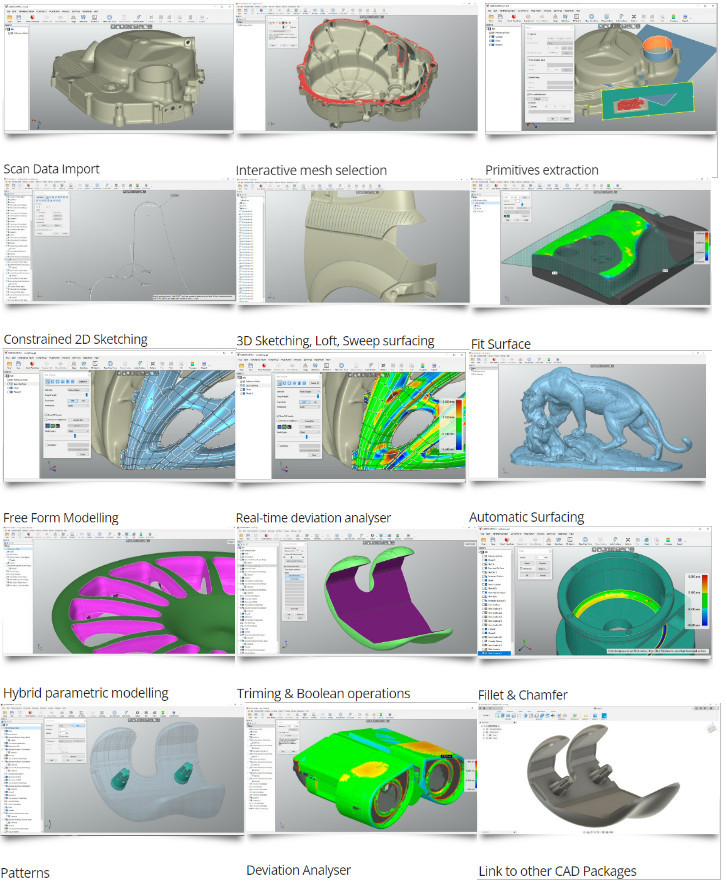

A munkafolyamat

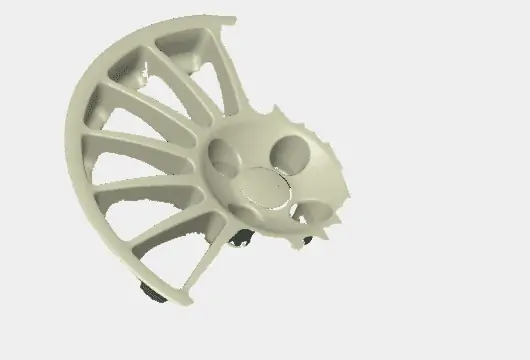

1. 3D szkennelt adatok importálása

A QUICKSURFACE bármely 3D szkennerrel kompatibilis, amel yképes .stl, .obj vagy .ptx fájlok átadására.

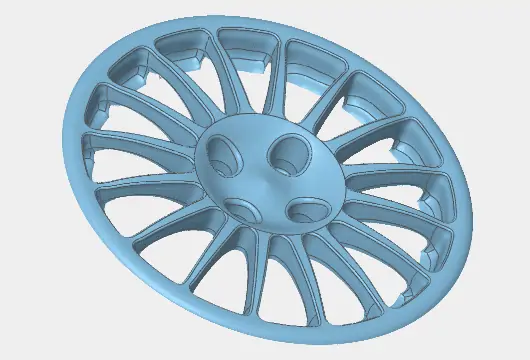

2. Reverse engineering

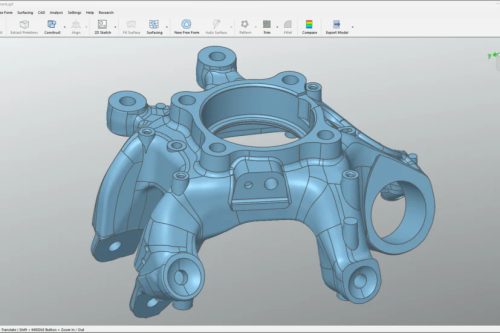

A szkennelt adatokra támaszkodva számos funkció segíti a gyors és hatékony visszamodellezést parametrikus, felület vagy hibrid modellekké.

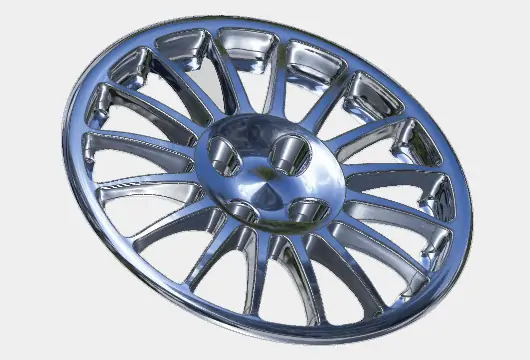

3. Használható CAD modell

Parametrikus tervek modell fával, IGES vagy STEP export. A QUICKSURFACE a legtöbb CAD modellező szoftverrel kompatibilis.
